產品別稱  Other name

斷路器機械特性測試儀、斷路器動特性測試儀、斷路器特性測試儀、開關機械特性測試儀、開關動特性測試儀、高壓開關機械特性測試儀、真空開關機械特性測試儀、真空斷路器機械特性測試儀、斷路器雙端接地機械特性測試儀。

主要測試項目及功能  Main testing items and functions

測試各種電壓等級和型號的高壓開關的機械動作特性。

１． 12個斷口的固有分、合閘時間；

２． 重合閘時間；

３． 分、合閘最大不同期性；

４． 剛分、剛合速度；

５． 彈跳時間及幅度；

６． 開關開距及開關超行程（真空開關、預置開關行程）；

７． 分、合閘平均速度；

８． 顯示、打印速度－距離曲線

儀器特點 Instrument characteristics

⑴、適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器（列車斷路器）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及閉鎖電源等功能。配有高速熱敏打印機，方便現場打印測試數據。

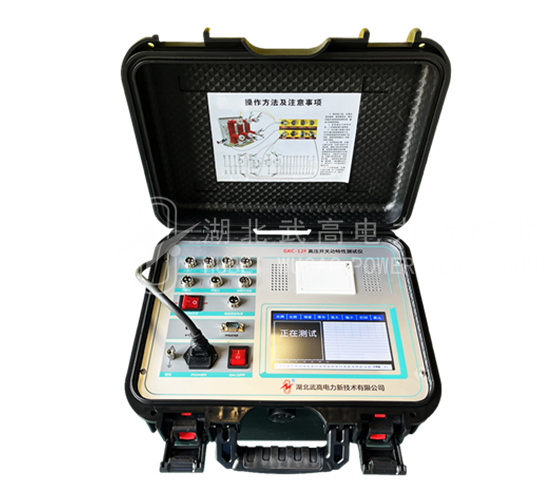

⑵、7寸彩色高亮屏（亮度可調節），太陽底下操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。

⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C20～270V可調電源，電流20A。具有短路保護功能，如發生短路現象，1ms停止電壓電流輸出，發出滴滴報警聲響，提示操作人員檢查線路。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。

⑷、配備直線傳感器、旋轉傳感器，配專用固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，只需配傳感器即可，儀器不需要返廠更改程序。

⑸、主機可存儲100組現試驗數據，機內實時時鐘，便于存檔。

⑹、配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作（選配功能）。

⑺、內部抗干擾電路可滿足500KV變電站內可靠使用。

主要技術指標 Specification

1．時間測量：

12路 固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期之差（1～99ms）

合閘（分閘）彈跳時間（彈跳次數）

內觸發測試范圍：1ms～10000ms，分辨率：0.01ms,

外觸發測試范圍：1ms～10000ms，

999ms以內分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。

在200ms以內準確率：0.05%±0.1ms

2．速度測量：剛分（剛合）速度

指定時間段（行程段或角度段）平均速度

3. 測速范圍：0.1mm傳感器 0.01～25.00m/s，

345°角度傳感器 1周波/ 0.08°

4．行程測量：動觸頭行程（行程）

接觸行程（開距）

超行程

過沖行程或反彈行程

5.測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。

可選配100-1000mm任意長度的直線傳感器。

旋轉傳感器：345о旋轉傳感器，測量范圍：0-1000mm，分辨率:0.1о。

6. 電流電阻范圍：最大電流30A,分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω。

7．儀器電源 ：AC 220V ± 10%；50Hz ± 10%

8．直流電源輸出:DC20～270V連續可調，DC220V≤ 20A(短時)。功率：4400W。

9. 外觸發觸發電壓：AC/DC10-300V，電流≤120A

10.隔離開關或儲能到位斷路器測量范圍：

⑴、電壓輸出：DC20～270V（可調）；

⑵、電源輸出時間：0.01-10秒（可設置）；

⑶、斷口信號最大采集時間為10秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

11．主機體積：360×260×170mm

12．使用環境：  -20℃~+50℃

13．相對濕度：≤90%

使用說明

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作!

GKC-12F（斷路器）高壓開關綜合測試儀說明書下載.pdf
