產品組成

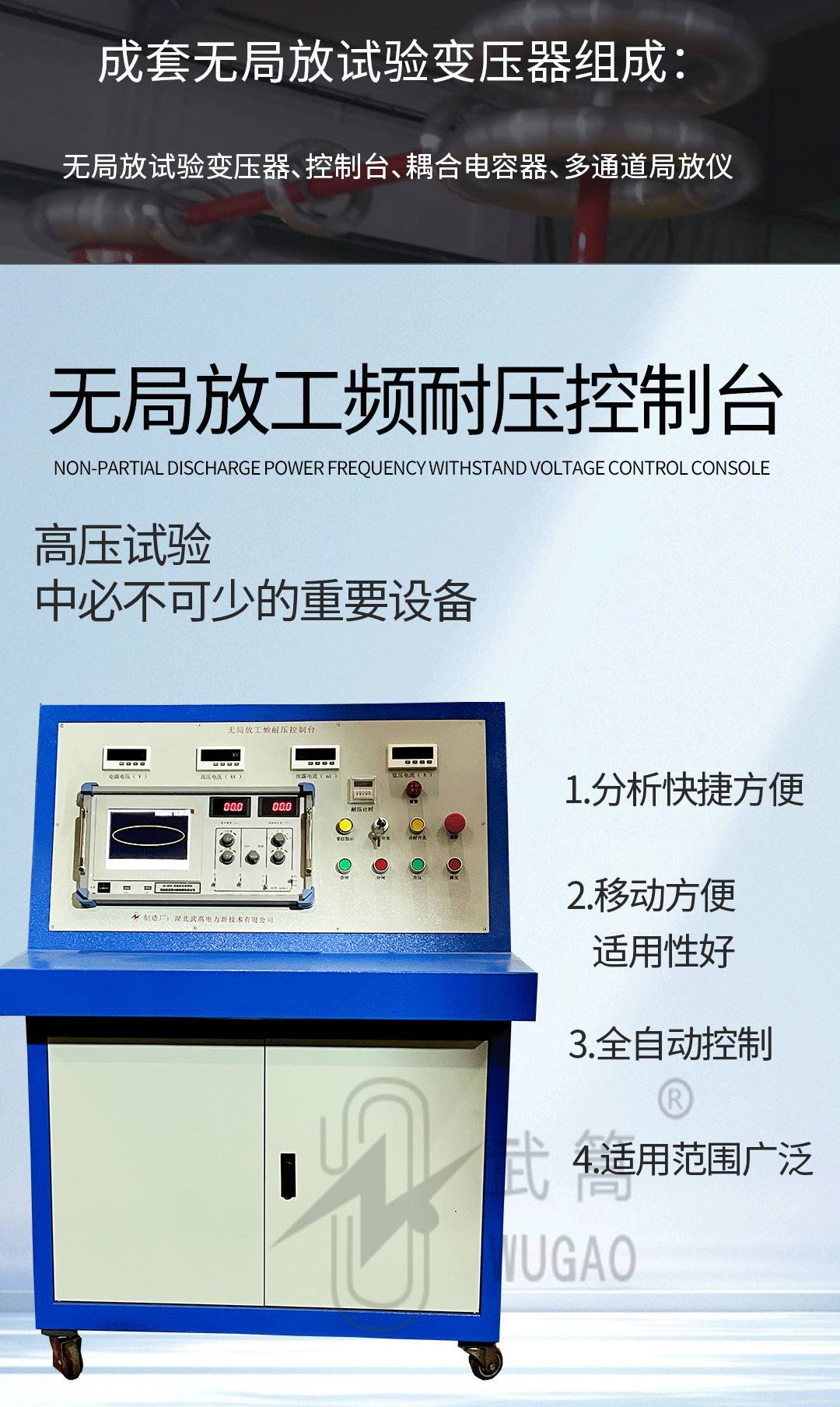

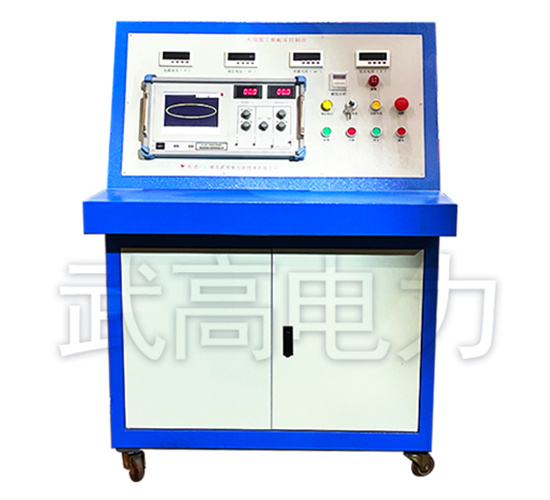

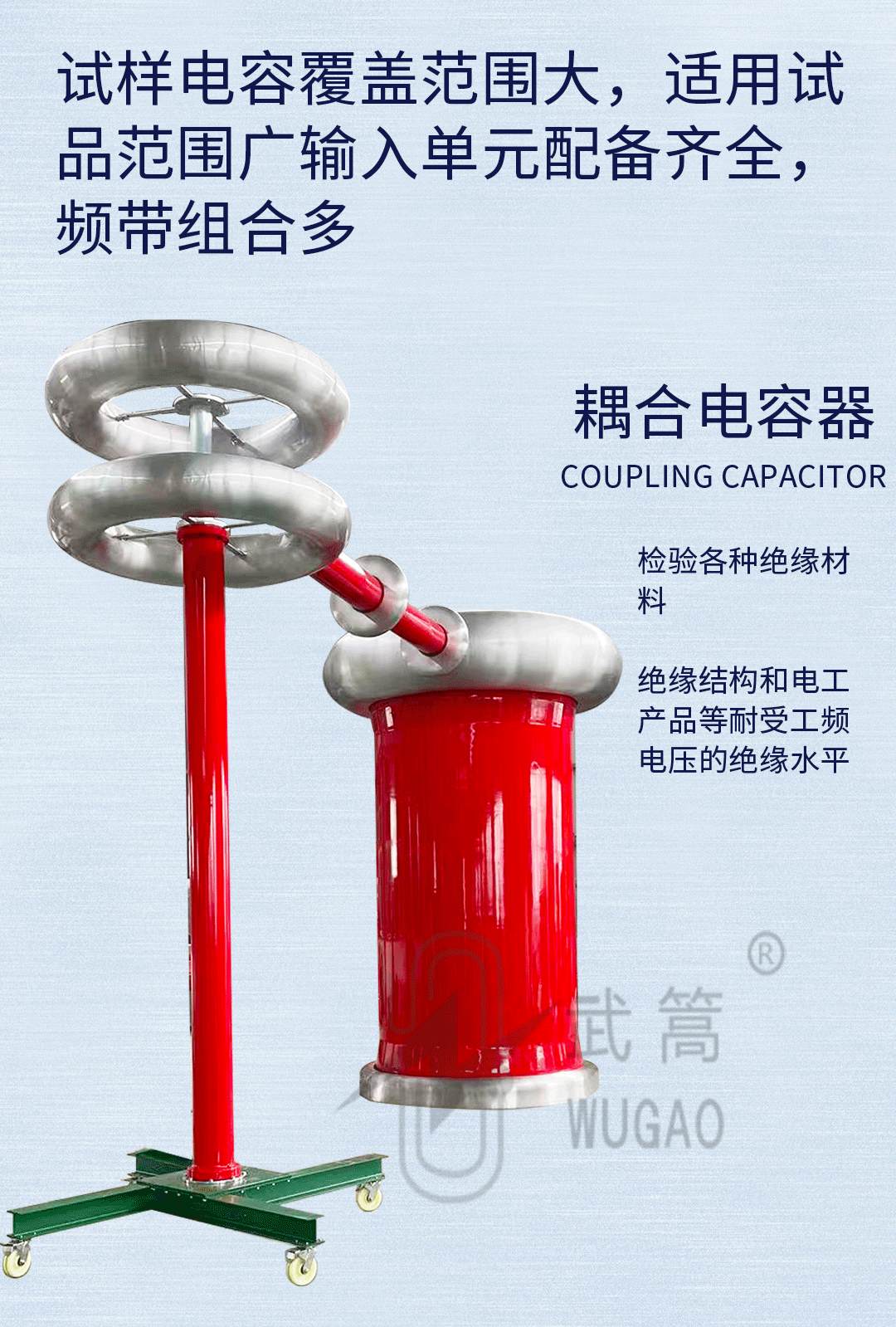

由無局放試驗變壓器、控制臺、耦合電容器、多通道局放儀組成。
高可靠性
適應不同電壓等級，不同容量的電力設備進行工頻電壓試驗。
電壓等級
10KV、50KV、100KV、150KV、200KV、600KV................。
系統配置
工頻試驗變壓器分為鐵殼式和絕緣筒式，鐵殼式和絕緣筒式又分別有單級式和串級式。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概 述：
為了適應不同電壓等級，不同容量的電力設備進行工頻電壓試驗，我公司制造各種規格的工頻無局部放電試驗變壓器，用戶根據需求可以自行選擇。
工頻試驗變壓器分為鐵殼式和絕緣筒式，鐵殼式和絕緣筒式又分別有單級式和串級式。鐵殼式適用于局部放電量要求較低的場合，絕緣筒式適用于局部放電量要求較高的場合，單級式適用于電壓較低容量較大的場合，串級式適用于電壓較高或電壓低、容量小且便于攜帶的場合。
使用條件：
1、海拔高度不超過1000米
2、周圍空氣溫度-5～＋40℃，空氣相對濕度不大于85％（＋20℃），從一個環境換到另一環境，溫差不得大于15K。
3、無導電塵埃存在
4、無火災及爆炸性危險品
5、不含有腐蝕金屬和絕緣的氣體存在
6、無劇烈振動和碰撞的場所
7、地面不平度不超過3度
8、電源電壓波形為正弦波，波形畸變率小于3％，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。
9、設有一個可靠接地點，接地電阻小于0.5Ω
技術參數:

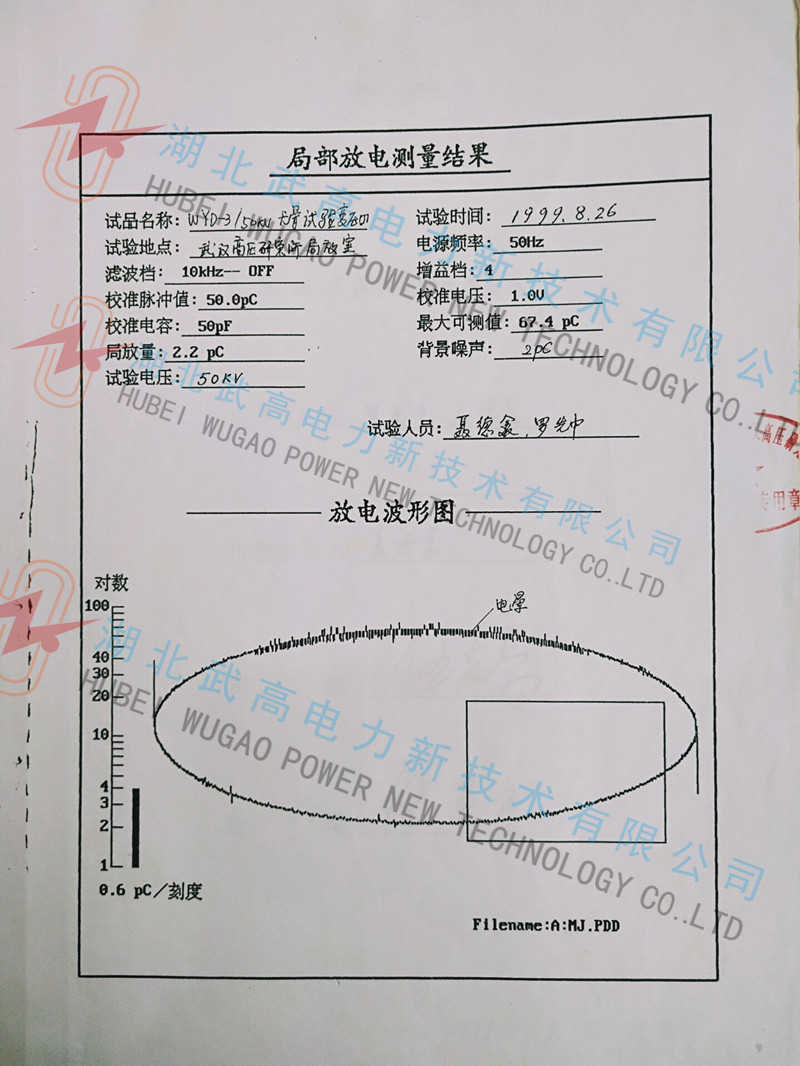

1、局部放電量(絕緣筒式)
A、10～200KV額定電壓(UH)，在100％UH下局部放電量≤3～5Pc
B、250～300KV額定電壓(UH)，在100％UH下局部放電量≤5Pc
C、350～750KV額定電壓(UH)，在80％UH下局部放電量≤5Pc，在100％UH≤10Pc
D、800KV～1500KV額定電壓(UH)，在80％UH下局部放電量≤10Pc
2、串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％
3、允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行
4、單臺試驗變壓器阻抗為3％～12％,串接阻抗為5％～25％
5、波形畸變率<3％
6、其余參數符合JB/T9641-1999<<試驗變壓器>>規定。
使用說明：
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
