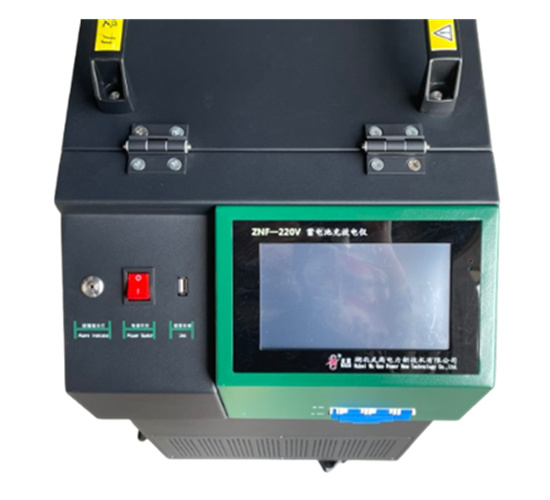

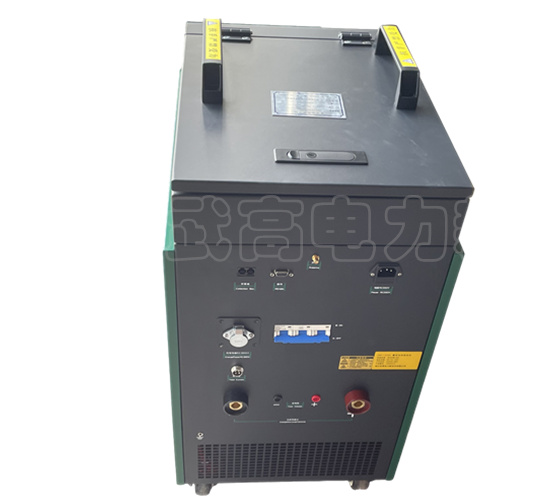

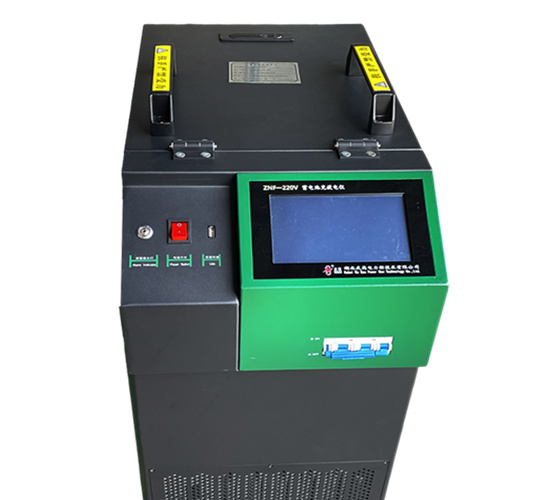

產品特點
整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。
產品用途
該儀器是專門針對蓄電池組進行核對性放電實驗、容量測試、以及其它直流電源帶載能力的測試而設計。
高穩定
無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。
通訊方式
無線采集盒與放電主機及上位機監控PC機三者之間通過無線方式進行通訊。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品別名：
蓄電池放電儀、蓄電池活化儀、蓄電池放電測試儀、蓄電池充放電測試儀

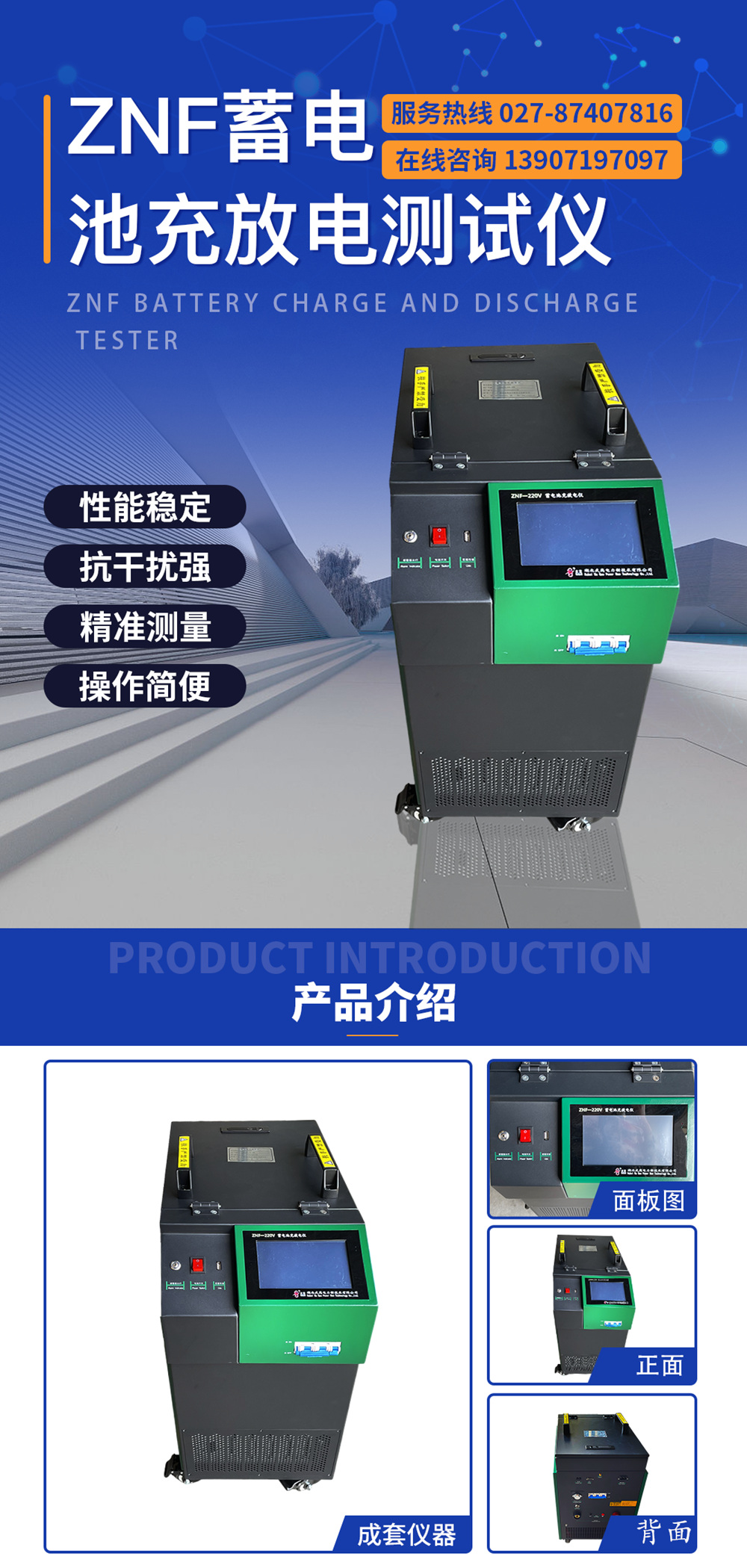

產品概述：
該儀器是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用最新的無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測，監控每節電池的放電過程。
該儀器功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。
該儀器系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。
功能特點：
采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
具有無線通訊功能，無線采集盒與放電主機及上位機監控PC機三者之間通過無線方式進行通訊。簡化接線，靈活方便。
無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。
設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高
配備的PC機監測系統，可實時監測整個放電過程，并把監測到的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。
有USB接口，可將放電過程的數據存入U(xiǎn)盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。
采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。
自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。
可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。
可通過短時放電（10分鐘）來預估蓄電池組容量。
可記錄測試/放電過程每節電池放電情況，主要是電池組總?cè)萘?、總電壓、總電流以及電壓最低的單體電池的電壓變化情況。
技術參數：
型 號 | 放電電流 | 電池組電壓 | 放電終止電壓 | 供電電源 | 尺寸 | 重量 |
24V150A | 0～150A | DC24V | 10～30V可調 | AC220±15% DC48V | 415×180×310 | 9kg |
48V150A | 0～150A | DC48V | 10～60V可調 | AC220±15% DC48V | 415×180×310 | 9kg |
48V200A | 0～200A | 520×180×393 | 13kg | |||
48V300A | 0～300A | 570×225×460 | 15kg | |||
220V30A | 0～30A | DC220V | 176～275V可調 | AC220±15% DC220V | 415×180×310 | 9kg |
220V50A | 0～50A | 520×180×393 | 13kg | |||
220V100A | 0～100A | 570×225×460 | 15kg | |||
110V30A | 0～30A | DC110V | 98～121V可調 | AC220±15% DC110V | 415×180×310 | 9kg |
110V50A | 0～80A | 480×180×350 | 11kg | |||
110V100A | 0～100A | 520×180×393 | 13kg | |||
380V30A | 0～30A | DC380V | 304～456V可調 | AC220±15% DC380V | 570×225×460 | 15kg |
380V50A | 0～50A | 600×235×460 | 18kg | |||
600V60A | 0～60A | DC600V | 480~720V可調 | AC220±15% | 400×735×960 | 68kg |
80V～482V20A | 0～20A | DC80V～482V | 80～482V可調 | AC220±15% DC80～482V | 570×225×460 | 15kg |
80V～482V50A | 0～50A | 600×235×460 | 18kg | |||
80V～482V100A | 0～100A | 500×780×704 | 38kg | |||
檢測單體電池 | 2V、4V、6V、12V | |||||
測量精度 | 電壓測量精度：0.5% 電流測量精度：1% | |||||
通訊接口 | 數據存儲：USB 并機通訊：RS232 | |||||
采樣間隔 | 5s～1min | |||||
散熱方式 | 強制風冷 | |||||
工作環境 | 溫度0℃～50℃ 濕度5%～90% | |||||
屏幕尺寸 | 128×64LCD | |||||
存儲容量 | 128M | |||||
使用說明
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
