概 述 overview

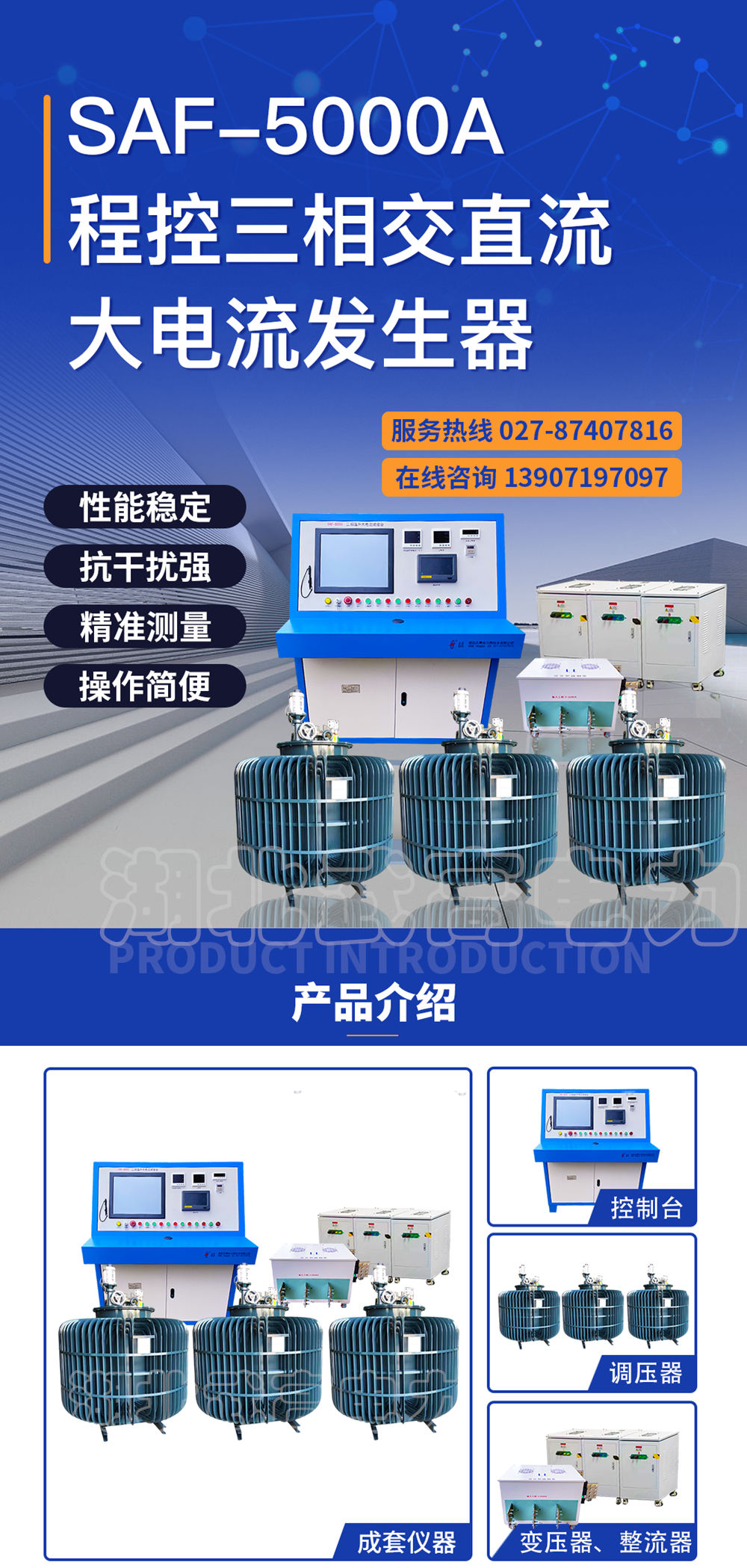

SAF(6000A)程控三相大電流試驗裝置是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。

該產品采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。

適用范圍  scope of application

滿足三相交流額定電流5000A溫升試驗;直流5000A溫升試驗。

設備組成  Equipment composition

三相大電流變壓器3臺、大電流控制臺1臺、全橋整流器1臺、單相電動調壓器3臺。

運行條件 condition

◆電源電壓：三相四線AC 380V ±10%，50Hz；

◆供電容量為100KVA，無需要獨立的供電線路，對電能質量沒有影響；

◆額定工作溫度+25℃，允許變化范圍-10℃～45℃，空氣相對濕度不超過85%；

◆控制系統室遠離電磁場干擾與機械振動，避免腐蝕性氣體的侵蝕；

◆空氣中不得有過量的塵埃、酸、鹽、腐蝕及爆炸性氣體；

◆安裝海拔不超過1000m。

產品技術指標  Product technical indicators

1.三相大電流變壓器

參考標準：

◆JB/T9641—1999        《試驗變壓器》

◆GB/T10228—1997       《干式電力變壓器技術參數和要求》

◆容    量：100KVA

◆輸入額定電壓:  三相四線380V

◆輸入額定電流:3* 100A

◆輸出電壓: 交流0-10V；直流0-9v

◆輸出電流：AC;3*6000A;DC;1*5000A

◆頻    率：50Hz、正弦波

◆運行方式：5000A以下電流及不超出線路負載條件下滿足8小時溫升運行

◆形式及冷卻方式：干式風冷

◆數    量：1臺

◆全橋整流器：1臺，輸出電流0-5000A，額定負載條件下滿足溫升運行

2.大電流控制臺

◆驅動單元，控制調壓器電機正反運行調節大電流大??；

◆信號調理及采樣單元；

◆控制及數據分析單元，實現整個試驗過程，全自動化控制；

◆計算機軟件系統，全中文操作界面，設計人性化，便于操作。參數設定，電流、電壓、時間，系統狀態及提示信息等全部在軟件中完成。

3.系統技術參數

◆輸出電流：交流三相AC 0 ～ 6000A;直流0-5000A

◆輸入電源；AC380v，電源功率100KVA

◆電流測量精度：1000A以下0.5 ％FS ± 3 字

◆互感器精度：

0～6000A      0.2級。

◆計時長度：0 ～24.0 h

◆直流霍爾傳感器：0-5000A，信號電壓直流0-5v

4.單相電動調壓器（三臺）

額  定 容 量：75KVA

輸入額定電壓： 380V

輸入額定電流：187.5A

輸出額定電壓； 0-430V

輸出額定電流；187.5A

使用說明Instructions for use

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；

☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；

☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；

☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
