您當前的位置： 首頁 - 產品中心 - 電力變壓器試驗設備
產品用途
對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的測量。
技術指標
三路獨立測試電源，三相充電電流：0.5A 、1A、2A;采樣率 10～20KHZ

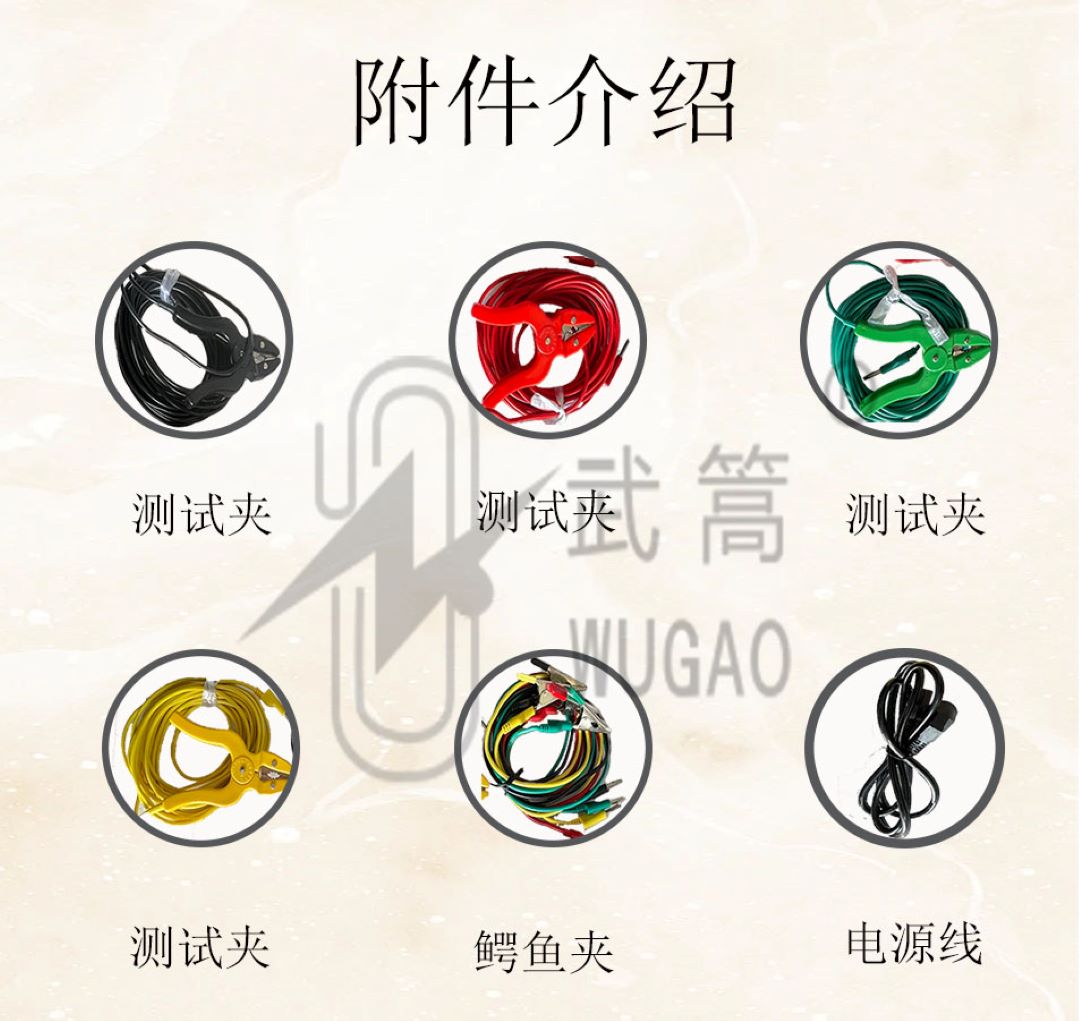

產品附件

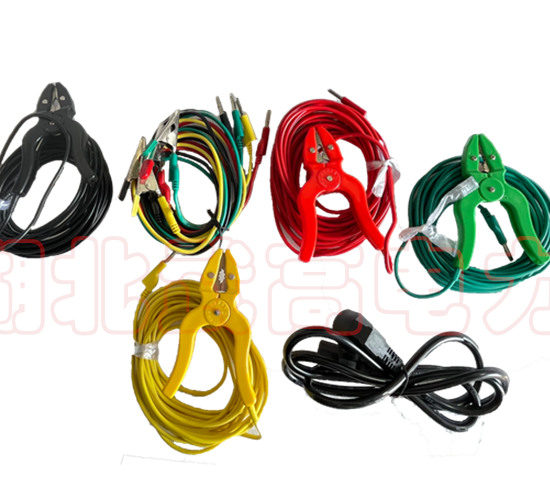

測試夾；鱷魚夾；電源線；打印紙。
產品功能
該儀器具有對所測數據進行分析、存貯、打印等功能。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品簡介 Product Introduction

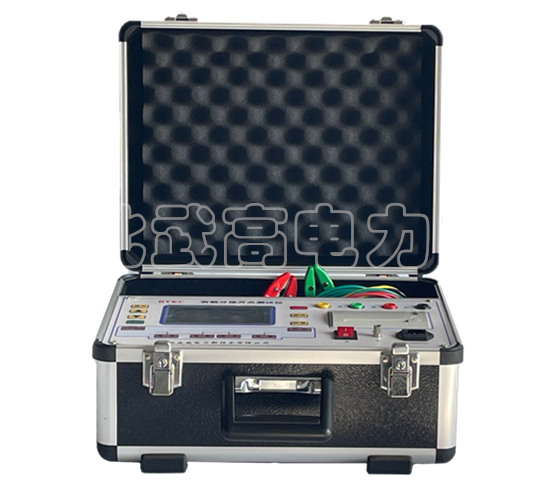

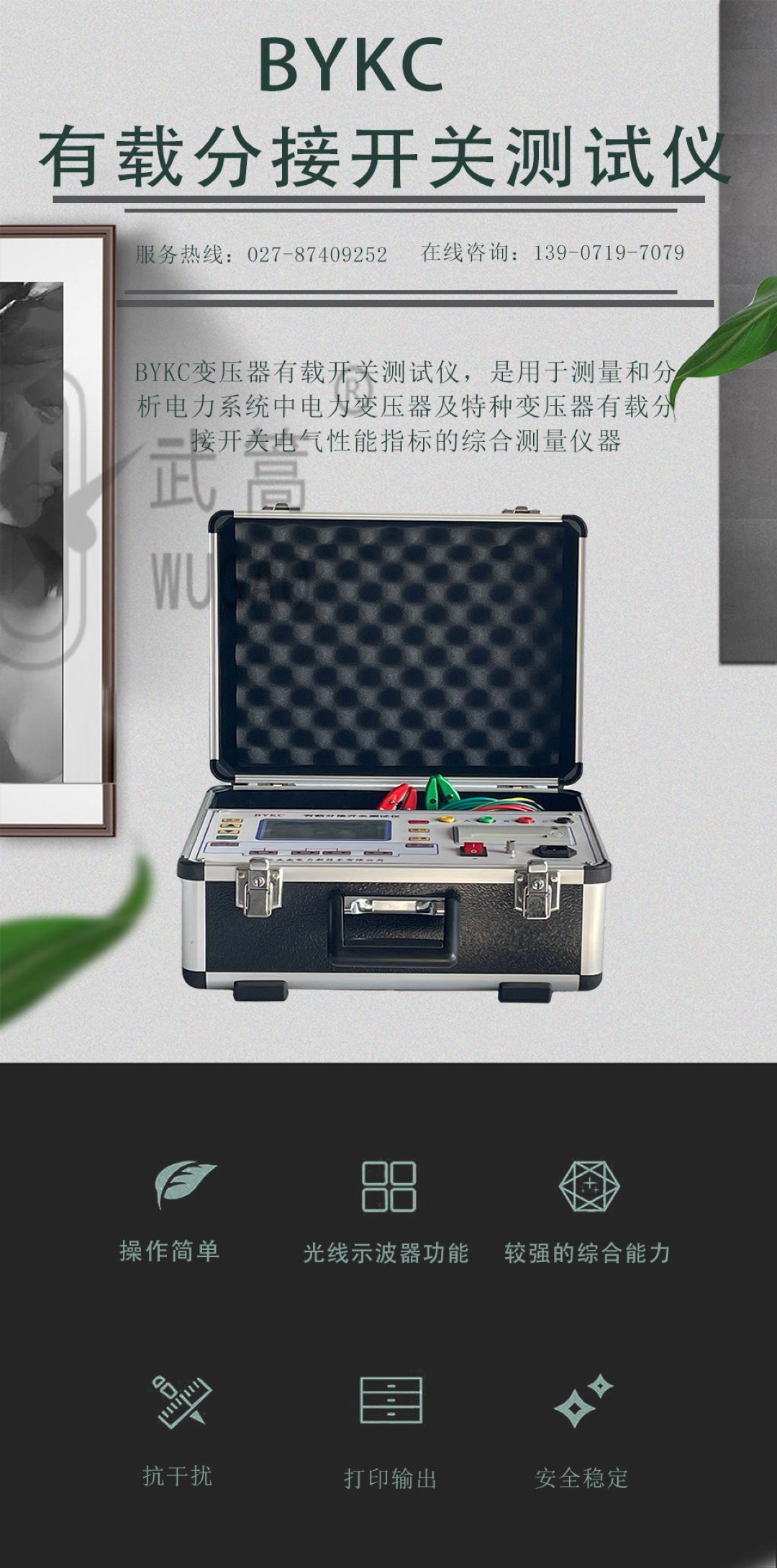

BYKC變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
產品特點 Product Features
該儀器具有對所測數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段問題?？稍陔娏υO(shè)備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義.電力變壓器有載開關測試儀有以下幾種優點：
光線示波器功能
儀器分三通道可同時記錄 A、B、C 三相，儀器可自動捕捉和顯示過渡過程中過渡電阻及時間跳變的過程。不受天氣影響，功能遠比光線示波器優越。
較強的綜合能力
在一臺儀器內可實現對有載分接開關各種參數的測量。如開關選擇、切換全過程中有無開斷點、過渡波形、過渡時間、過渡電阻、三相同期性等。配合各功能按鍵，可分析波形中的各時間段的時間及阻值。
打印輸出。儀器配有一臺面板式前換紙型高速打印機。
具有良好的抗干擾性能。
全鋁合金機箱和儀器內配有電源噪音濾波器及抗干擾電路，可在電源質量較差, 且有強電磁場干擾的現場進行可靠測量。
技術指標 TECHNICAL INDEX
三路獨立測試電源，最大輸出電流 0.5A;
儀器設置采樣率 10～20KHZ;
單次波形最大存儲時間 6.4 秒。
過渡電阻測量范圍：Y/0 型變壓器 1-40Ω，Y 型變壓器 1-20Ω。
測量精度：1-5Ω Δ≤10%±0.2Ω. 5-40Ω，Δ≤5%±0.2Ω
時間誤差：Δ≤±1%。

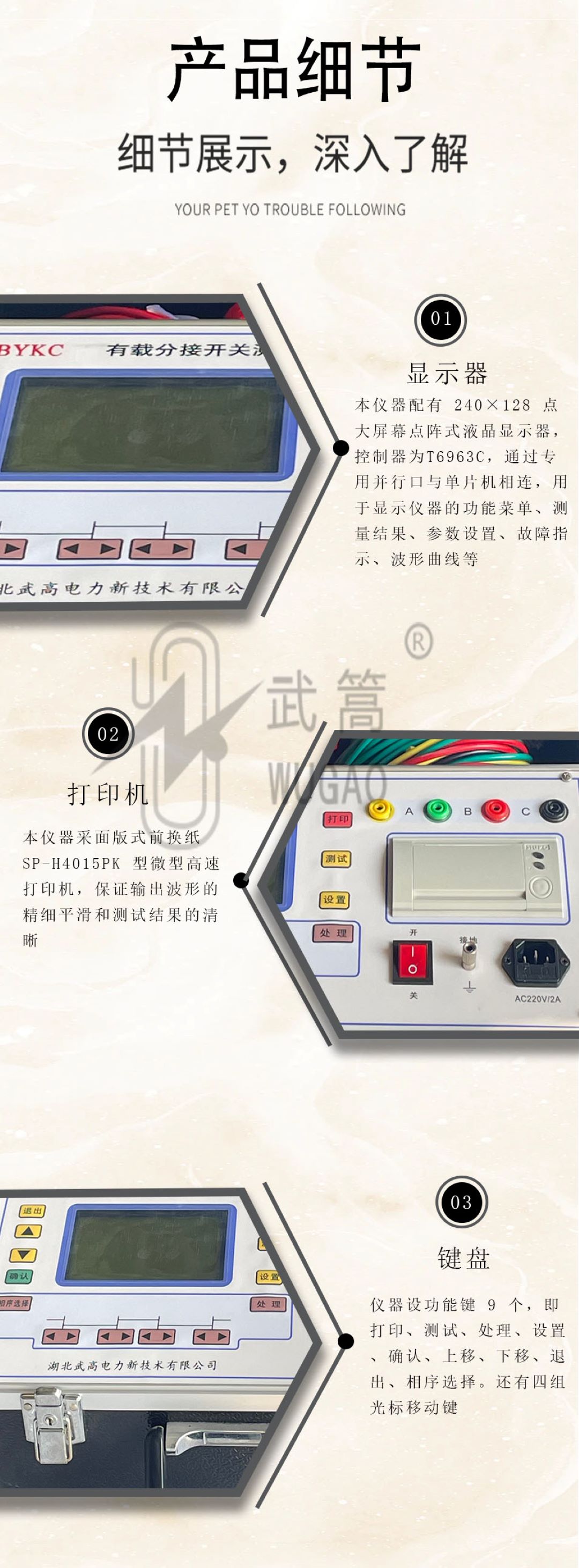

顯示器：240×128T、T6963C 控制器;
處理部分：高速 8 位微處理器，數據存儲器 512K 字節，所存貯的波形多達 128組;
高速 A/D 轉換器，最高采樣率可達 400KHZ;
電源 220V ±10% 功率 ≤200W。
尺寸 410mm×320mm ×200mm。
重量 ≤20kg
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
