產品用途
用于電力部門做各種開關低電壓動作試驗及分、合閘試驗。
產品特點
采用了先進的補償技術，帶有多種保護功能。
技術指標
電流：最大20A（短時工作≤1000ms),電流≤10A時，輸出時間≤60S。
成套設備
開關動作電源操作箱1只；合分閘電源連接線及儲能電源連接線各1套。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概 述 Overview
目前在高壓開關試驗時,使用整流電源帶上負載后輸出電壓會有明顯跌落,其影響對開關動作特性是不可忽視的。

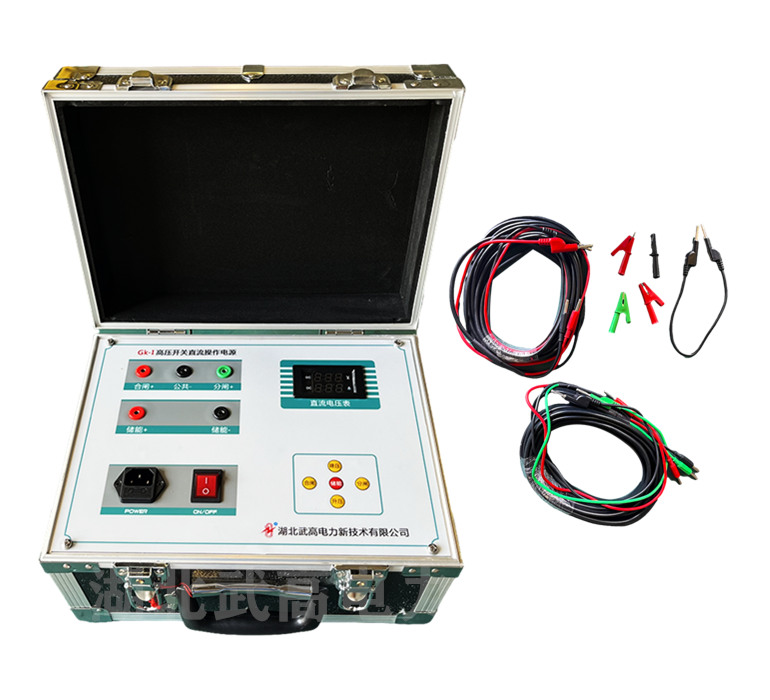

開關動作電源采用了先進的補償技術和最新的電子元器件，帶有多種保護功能，性能優越?？朔藥ж?fù)載后的電壓跌落，并帶有隨時關斷，可保證開關動作圈在通電后隨時切斷，避免線圈燒毀，工作穩定可靠。適用于電力部門做各種開關低電壓動作試驗及分、合閘試驗。
技術指標 TECHNICAL INDEX
1.電源插座：輸入AC220V±10%/50HZ
2.直流電壓表：顯示當前直流電壓數值
3.合閘、分閘按鍵：直流電壓?jiǎn)?dòng)或停止
4.升壓、降壓按鍵：DC6-270V±1%
5.電流：最大20A（短時工作≤1000ms),電流≤10A時，輸出時間≤60S。
6.合閘（分閘）輸出端子：紅色端子輸出合閘正電源，黑色端子輸出負電源，綠線端子輸出為分閘正電源。
7.儲能+-：儲能電壓按鍵按一下輸出，再按一下關閉電源。
使用方法 Usage
1. 將電源線一端插入電源輸入插座內，另一端接通AC220V電源。
2. 通過上或下鍵設置所需電壓。
3. 將儀器的電壓輸出線和被試品的線對應接好,請按說明書接線。
4. 接線無誤后，按對應的電壓開關鍵（合閘或分閘），電壓立即輸出，手立刻松開按鍵，電源立刻關閉。
5. 合閘：目的是檢測“合閘”繼電器在額定電壓的65%（廠家提供參數）例：DC 220V 的60%=143V時應可靠合閘。調節電壓至143V時,按操作電源的“合閘”按鍵，此時開關應可靠合閘。
6. 分閘：目的是檢測分閘繼電器在額定電壓的30% 例：DC 220V的 30%=66V時，按操作電源的“分閘”按鍵，此時高壓開關應不動作。當DC 220V 65%=143V時高壓開關應可靠分閘。
7. 儲能：目的是給斷路器儲能電機供電，先設置好電壓，再關閉儀器電源，將測試線接在儲能電壓控制點，開機電壓自動輸出（只要開機就有電源輸出，請注意安全）。
8. 彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的70%（廠家提供參數）例：DC 220V 70%=154V調節電壓至154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。
9.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
